多様な母材に使用可能！！
スマートプラグのご紹介です。

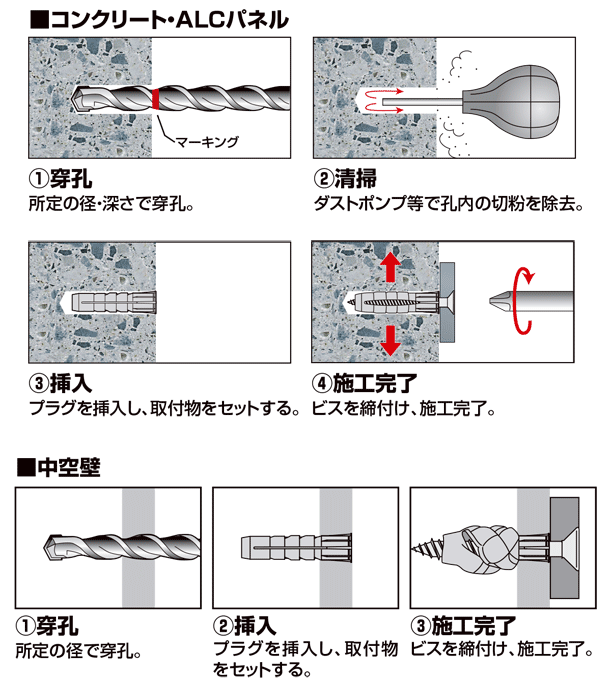

施工方法
強度表
■コンクリート・ALCパネル [使用ビス径：単位(mm) / 最大引張荷重：単位(kN)]
| 品番 | 使用ビス径 | 最大引張荷重 | |
|---|---|---|---|
| コンクリート ※1 | ALCパネル ※2 | ||
| SMT-5X25 | 3.0 | 1.0 | 0.6 |
| 4.0 | 1.9 | 0.7 | |
| SMT-6X30 | 4.0 | 1.9 | 0.9 |
| 5.0 | 3.7 | 1.1 | |
| SMT-8X40 | 5.0 | 4.3 | 1.4 |
| 6.0 | 6.8 | 1.5 | |
| SMT-10X50 | 6.0 | 5.7 | 2.1 |
| 8.0 | 12.7 | 2.6 | |
※1 ： コンクリート強度Fc=21N/mm2のカタログ値です。
※2 ： ALCパネル圧縮強度Fc=4N/mm2のカタログ値です。
■石膏ボード [使用ビス径：単位(mm) / 最大引張荷重：単位(kN)]
| 品番 | 板厚 | 使用ビス径 | 最大引張荷重 |
|---|---|---|---|
| SMT-5X25 | 12.5 | 3.1 | 0.16 |
| 3.8 | 0.17 | ||
| SMT-6X30 | 4.1 | 0.22 | |
| 4.8 | 0.24 | ||
| SMT-8X40 | 5.1 | 0.31 | |
| 5.8 | 0.33 | ||
| SMT-10X50 | 15.0 | 6.2 | 0.34 |
サイズ表
穿孔径：単位(mm) / パック：単位(本) / 大箱：単位(パック)

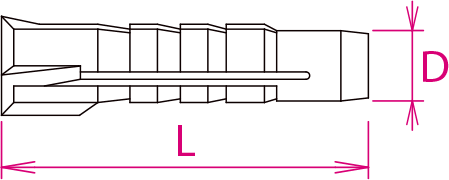

| 品番 | アンカー外径D | 全長L | 使用ビス径 | アンカー埋込み長さ | 穿孔深さ | 穿孔径 | 入数 | |
|---|---|---|---|---|---|---|---|---|
| パック | 大箱 | |||||||
| SMT-5X25 | 5.0 | 25 | 3.0～4.0(3.1～3.8) | 25 | 30 | 5.0 | 180 | 15 |
| SMT-6X30 | 6.0 | 30 | 4.0～5.0(4.1～4.8) | 30 | 35 | 6.0 | 120 | |
| SMT-8X40 | 8.0 | 40 | 5.0～6.0(5.1～5.8) | 40 | 45 | 8.0 | 70 | |
| SMT-10X50 | 10.0 | 50 | 6.0～8.0(6.2) | 50 | 55 | 10.0 | 35 | |
■適応板厚 [単位(mm)]
| 品番 | 石膏ボード | その他の中空壁 |
|---|---|---|
| SMT-5X25 | 12.5以上 | 6以上 |
| SMT-6X30 | 8以上 | |
| SMT-8X40 | 10以上 | |
| SMT-10X50 | 15以上 | 12以上 |

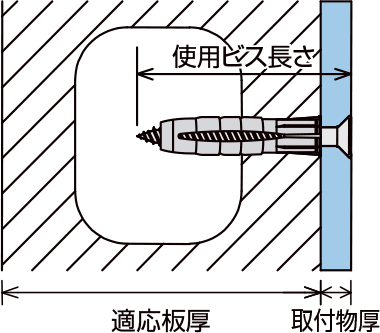

■押出成形セメント板の中空部における使用ビス別 適応板厚・取付物厚一覧表 [単位(mm)]
| 品番 | 使用ビス径 | 使用ビス長さ | 適応板厚 | 取付物厚 | |||
|---|---|---|---|---|---|---|---|
| 50 | 60 | 75 | 100 | ||||
| SMT-5X25 | 3.1～3.8 | 28 | ○ | ○ | ○ | ○ | ～3 |
| 32 | ○ | ○ | ○ | ○ | ～7 | ||
| 38 | ○ | ○ | ○ | ～13 | |||
| SMT-6X30 | 4.1～4.8 | 32 | ○ | ○ | ○ | ○ | ～2 |
| 38 | ○ | ○ | ○ | ～8 | |||
| 40 | ○ | ○ | ○ | ～10 | |||
| 45 | ○ | ○ | ○ | ～15 | |||
| SMT-8X40 | 5.1～5.8 | 45 | ○ | ○ | ○ | ～5 | |
| 50 | ○ | ○ | ～10 | ||||
| 56 | ○ | ○ | ～16 | ||||
| SMT-10X50 | 6.2 | 56 | ○ | ○ | ～6 | ||
| 63 | ○ | ～13 | |||||
| 70 | ○ | ～20 | |||||
| 75 | ○ | ～25 | |||||
