『温室の変化で自動開閉するフロア換気口』、『電気代がかからない形状記憶合金バネ式』
フロア換気口のご紹介です。
■用途
床面に取付け、室内の換気を行う換気口です。
■特徴

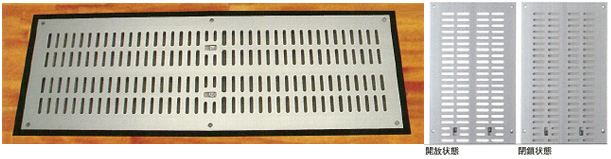

① 約17℃で開き、約7℃で閉じる自動換気調整板付です。
② 電気を使用せず、形状記憶合金バネにより換気調整板を自動開閉します。
③ 夏場等の温室の高い時期は開口を最大にして通気性を保ち、冬場等の温室の低い時期は開口を閉じて床下面からの底冷えを緩和します。
④ 手動で換気口に凝固したワックスを切ることができます。
■規格寸法・価格
| 形式 | 呼称 | 溝幅W1 (mm) |
蓋幅W3 (mm) |
定尺ℓ (mm) |
下張り 開口寸法 (mm) |
開口率 (％) |
換気面積 (cm² / 台) |
付属部品 (個) |
単位 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 自動換気調整板付き | 防虫網および 自動換気調整板付き |
取付ねじ | ゴム スペーサー |
||||||||
| B5型 | B5DA300 | B5NDA300 | 160 | 200 | 300 | 160×260 | 28.3 | 118 | 4 | 4 | 1台 |
| B5DA600 | B5NDA600 | 600 | 160×560 | 26.3 | 236 | 6 | 6 | ||||
| B5DA900 | B5NDA900 | 900 | 160×860 | 26.5 | 365 | 6 | 8 | ||||
| B5DA1000 | B5NDA1000 | 1000 | 160×960 | 26.8 | 413 | 6 | 8 | ||||
※規格外寸法は製作できません。
※下張り材の厚さに関係なく、床仕上材の厚さが15mmおよび18mmに対応します。
■部材仕様
| 部材 | 材質 | 仕上 | 備考 |
|---|---|---|---|
| 本体 | A6063S・T5 | 陽極酸化皮膜 | |
| 換気調整板 | 硬質ポリ塩化ビニル | ||
| 換気調整板つまみ | ABS樹脂 | クロムめっき | |
| 自動開閉ユニット | Ni-Ti系合金他 | ||
| 防虫網 | PW-S304 | φ0.3 、 20メッシュ | |
| 取付ねじ | 銅 | 電気亜鉛めっき | |
| ゴムスペーサー | 天然ゴム | t3×20×30 |
■フロア換気口の設置数
(単位：台)
| 体育館の床面積(㎡) | 蓋長ℓ300 | 蓋長ℓ600 | 蓋長ℓ900 | 蓋長ℓ1000 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 床高さ | 床高さ | 床高さ | 床高さ | |||||||||
| H200 | H400 | H600 | H200 | H400 | H600 | H200 | H400 | H600 | H200 | H400 | H600 | |
| 400 | 12 | 22 | 32 | 6 | 12 | 16 | 4 | 8 | 12 | 4 | 6 | 10 |
| 600 | 16 | 32 | 48 | 8 | 16 | 24 | 6 | 12 | 16 | 6 | 10 | 14 |
| 800 | 22 | 42 | 64 | 12 | 22 | 32 | 8 | 14 | 22 | 6 | 12 | 18 |
| 1000 | 28 | 54 | 80 | 14 | 28 | 40 | 10 | 18 | 26 | 8 | 16 | 24 |
※東京都をモデルとして、(公財)日本体育施設協会スポーツフロアー部会発行のマニュアルを基に算出したものです。設置数は、地域や立地条件などにより異なりますのでご相談ください。
