30mm厚、45mm厚、2種類の枠材に対応した
ホールダウン金物「枠材用ビスどめホールダウンHi」のご紹介です。
用途:

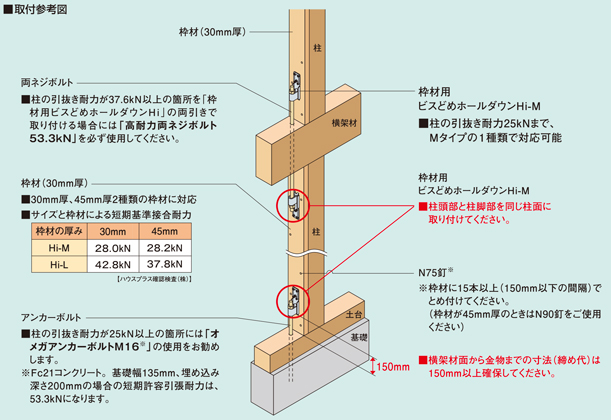

基礎と桂脚の緊結、柱と横架材の緊結、上下階の柱相互の緊結の際に、パネル枠材(30mm・45mm)を介して取り付けるときに使用します。
特長:

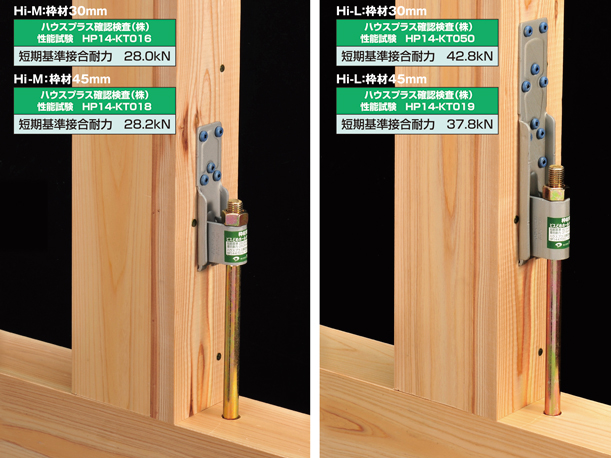

1. 30mm厚、45mm厚の2種類の枠材で性能を確認しております。
2. ボルト用ホールは従来品と同様にクリアランスを設け、ホールダウン用アン力ーボルト取り付け位置の微調整が可能です。
3. 従来品に比べ取り付けビスの本数を少なくし、施工性を向上させました。(当社比)
4. 高張力鋼板を採用し、軽量化と高耐力を両立させました。環境に配慮した
クロムフリー対応商品です。
5. 平ワッシャーを使わすに施工が可能です。
6. ハウスプラス確認検査(株)による接合部金物試験済み商品です。
基礎と桂脚の緊結、柱と横架材の緊結、上下階の柱相互の緊結の際に、パネル枠材(30mm・45mm)を介して取り付けるときに使用します。
特長:
1. 30mm厚、45mm厚の2種類の枠材で性能を確認しております。
2. ボルト用ホールは従来品と同様にクリアランスを設け、ホールダウン用アン力ーボルト取り付け位置の微調整が可能です。
3. 従来品に比べ取り付けビスの本数を少なくし、施工性を向上させました。(当社比)
4. 高張力鋼板を採用し、軽量化と高耐力を両立させました。環境に配慮した
クロムフリー対応商品です。
5. 平ワッシャーを使わすに施工が可能です。
6. ハウスプラス確認検査(株)による接合部金物試験済み商品です。
種類 | サイズ | 商品コード | 梱包 (1ケース) |
付属金物 | 重量 (kg/ケース) |
---|---|---|---|---|---|
Hi-L | 45×249×3.2(t) | AF2H43 | 25本 | 専用角ビットビス TBB-105 250本 |
19.4 |
Hi-M | 40×149×3.2(t) | AF2H28 | 30本 | 専用角ビットビス TBB-105 150本 |
12.6 |
材質 | 板部 | JI S G3 134 SPFH590相当 |
---|---|---|
U字部 | IJIS G 3131 SPHC | |
表面処理 | エコートWH処理 |
